Was ist Phased Array Manual Scanner
Manuelle Scanner mit Phased Array sind tragbare Ultraschalltestgeräte, die von Hand betrieben werden und zur Überprüfung von Schweißnähten, Verbundwerkstoffen, Korrosionskartierung und vielem mehr verwendet werden. Im Vergleich zu automatisierten Scannern bieten sie mehr Flexibilität, geringere Kosten und Anpassungsfähigkeit an komplexe Geometrien. Im Folgenden finden Sie allgemeine Kategorien und repräsentative Produkte der auf dem Markt erhältlichen Handbuchscanner mit Phased Array.
Hauptprodukte der Handbuchscanner mit Phased Array
Allgemeine Handbuch Phased Array Tester
- Unterstützen Sie mehrere Testmodi, einschließlich PAUT (Phased Array Ultrasonic Testing), TOFD (Beugung der Flugzeit) und herkömmlicher UT (Ultraschalltests).
- Tragbares Design, geeignet für Inspektionen vor Ort.
- Oft kompatibel mit optionalen Encodern für die Scan -Pfadaufzeichnung.
01
Kompakte Handheld -Array -Geräte mit Handheld -Array
- Ultra-Lichtgewicht (<2 kg), suitable for confined spaces or elevated work.
- Vereinfachte Schnittstelle für den schnellen Betrieb.
02
Dedizierte manuelle Scanner (mit Encoder)
- Handgespült, aber in Encoder für die Positionsverfolgung integriert.
- Kompatibel mit verschiedenen Phasen -Array -Sonden (linear, Matrix, Sektor).
03
Handbuchscanner für medizinische und Forschungsgrade
- High-frequency probes (>10 MHz) für eine detaillierte strukturelle Bildgebung.
- In der Regel mit spezialisierter Analyse -Software gepaart.
04
Vergleich mit automatisierten Scannern
| Vergleich | Handbuchscanner | Automatisierte Scanner |
|---|---|---|
| Kosten | Niedrig | Hoch |
| Effizienz | Operatorabhängig | Vollautomatisiert, schneller |
| Flexibilität | Passt sich an komplexe Formen an | Benötigt benutzerdefinierte Tracks/Vorrichtungen |
| Datenkonsistenz | Bedienerempfindlichkeit | Sehr wiederholbar |
Arten von Phased Array Manual Scanner
Phased Array Mini Scanner
Der Phased -Array -Mini -Scanner wird hauptsächlich für die Phased -Array -Ultraschalldetokion von gekrümmten Oberflächen und Flachplattenschweißungen verwendet. Es ist mit einem einstellbaren Klemmrahmen und einem Roll-Encoder ausgestattet. Der Sondenrahmen kann leicht zerlegt werden, um die Verwendung von maßgeschneiderten Klemmrahmen zu erleichtern.
TOFD Doppelpolen einstellbarer Winkelscanner
Der einstellbare Winkelscanner mit TOFD-Doppelpolen wird hauptsächlich für den TOFD-Nachweis von Umfangsschweißnähten mit einem Durchmesser von 114 mm und über TOFD-Nachweis von Flachplattenschweißungen und TOFD-Nachweis von Längsnähten mit einem Durchmesser von mehr als 500 mm verwendet. Es ist mit 4 Paaren von TOFD -Sondenrahmen ausgestattet. Der Winkel des Scannerrahmens kann seitlich gebogen werden, der in Längszenarien verwendet wird. Die Sondenhalterstange kann in Umfangsrichtung gedreht werden, wodurch der Winkel des Sondenhalters geändert wird und zur Umfangspflege kleiner Rohrleitungen verwendet werden kann. Ausgestattet mit 4 Sätzen starker Magneträder und eingebautes Bremsgerät.
TOFD Einzelpol einstellbarer Winkelscanner
Der TOFD-einpole einstellbare Winkelscanner wird hauptsächlich zum TOFD-Nachweis von Umfangsschweißungen von Rohren mit einem Durchmesser von 114 mm und über TOFD-Nachweis von Flachplattenschweißungen und TOFD-Nachweis von Längsnähten mit einem Durchmesser von mehr als 500 mm verwendet. Es ist mit 3 Paaren von TOFD -Sondenrahmen ausgestattet. Das untere Paar von Sondenrahmen wird für minimale φ114mm -Rohre in Umfangsrichtung verwendet. Der Winkel des Scanrahmens kann 90 Grad gebogen werden. Es ist mit 4 Paar starken Magneträdern ausgestattet und verfügt über ein eigenes Bremsgerät.
Phased Array Handheld Scanner
Der Phased -Array -Handheld -Scanner wird hauptsächlich für die Erkennung von Ultraschallunterkünften von Array -Array von Umfangsschweißungen von Rohren mit Durchmessern von mehr oder gleich φ114 mm oder flacher Plattenschweißungen verwendet. Das starke magnetische Laufrad ist bequemer für magnetisch durchlässige Rohre. Der Encoder ist eingebaut. Es ist mit einem seitlich einstellbaren Breiten -Sonden -Klemmrahmen ausgestattet, der für 30-50 mm Breite geeignet ist.

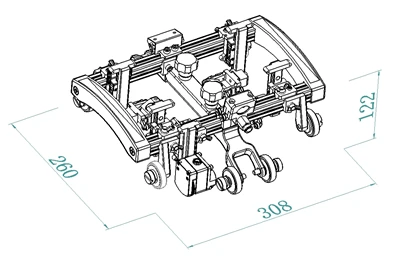

PUT Manual Scanner (Kettentyp)
Der PAUT -Schalt Scanner (Kettentyp) wird hauptsächlich zur Ultraschalldetektion von Umfangsschweißungen von Rohren mit einem Durchmesser von 500 mm -1422 mm verwendet. Ausgestattet mit 2 Phased -Array -Sondenhaltern und 2 TOFD -Sondenhaltern. Es ist mit einer Saugnapf -Strecke für die Scananleitung ausgestattet, und eine geeignete Anzahl von Kettenverbindungen kann für die kombinierte Verwendung gemäß den Durchmesserspezifikationen des nachgewiesenen Rohrs ausgewählt werden.
Phased Array Manual Scanner (mit Spur)
Der Handbuch des Phased Array Manual (mit der Spur) wird hauptsächlich für die Erkennung von Ultraschallunterkünften der Array -Array der Rohre mit einem Durchmesser von mehr als 200 mm und flachem Plattentilmpolsterweld verwendet. Es ist mit einem Sondenhalter und einem Rollencodierer ausgestattet. Eine Vielzahl verschiedener Spezifikationen von Sondeninhabern kann entsprechend den Erkennungsanforderungen frei ausgewählt werden, und der Standard -konfigurierte Magnetspur wird zur Scan -Leitlinie verwendet.
Warum uns wählen?
Wuhan Zhongke Innovation Technology Co., Ltd., die als "Zhongke Innovation" abgekürzt wurde, ist ein wissenschaftliches und technologisches Unternehmen und ein zerstörerer Testgerätehersteller mit unabhängigen Rechten an geistigem Eigentum. Zhongke Innovation has been committed to providing the market users with various kinds of all-round, efficient, steady, reliable, safe and environment-friendly nondestructive testing solutions and products, and providing special market users with customized personalized services to help the industries such as petroleum, chemical industry, metallurgy, electric power, aviation, aerospace, railway, military industry, ship, automobile and new materials to continuously improve technology process, enhance product quality und steigern die Unternehmensleistungen weiter.
Wuhan Zhongke Innovation Technology Co., Ltd. hat GB/T 19001-2016/IS09001: 2015 International Quality Management System Certification bestanden. Das Produktdesign und die Herstellung sind in strikter Übereinstimmung mit dem internationalen Qualitätsstandard implementiert, um die fortschrittliche Produkttechnologie und die hervorragende Qualität zu gewährleisten. Gemäß den Verwendungseigenschaften von Ultraschalltestprodukten, hohen/niedrigen Temperaturen, schwerem Öl und hohem Rauschen sowie anderen schlechten externen Serviceumgebungen nimmt das Unternehmen mehrere humanisierte Designs ein, um einfachen Produktbetrieb, genaue Testergebnisse und lange Lebensdauer zu realisieren, um das Anwendungsgefühl des Benutzers zu verbessern.
Unternehmensprofil
Im Jahr 1988 hielt die Innovation von Zhongke an das Geschäftskonzept der "führenden Technologie, Integritätsbasis, hoher Qualität und Effizienz, progressiver Innovation" ein, um die erste digitale Ultrasonic-Testgeräte Chinas unabhängig zu erforschen, zu entwickeln und herzustellen. Nach etwa 30 Jahren kontinuierlicher Innovation und Marktanwendung wurde das Unternehmen inzwischen in das Benchmarking -Unternehmen mit der hervorragenden technologischen Innovationskapazität, der leistungsstärksten Unternehmens -umfassendsten Stärke, dem vollständigsten Produktvariantensystem und der größten Kundengruppe der Anwendung in der ultrasonischen, nicht -konstruktiven Testindustrie Chinas, entwickelt. Darüber hinaus verfügt das Unternehmen über mehrere Kernproduktsysteme, die die Entwicklungsrichtung der ultrasonischen ultraschalldestruktiven Testtechnologie Chinas leiten, darunter herkömmliche Testgeräte, High-End-Bildgebungstestgeräte und alle Arten von automatischen Erkennungsgeräten zur Bildung des gesamten Branchenkettenlayouts von tragbarem manuellem Testprodukt bis hin zu vollständigem automatischen Erkennungssystem und aus Design, Forschung, Entwicklung, Herstellungsanlagen, Debugging, Debugging, Debugging und Training und Ausbildung. Die Leistungsindikatoren aller Kerntestprodukte haben das internationale Fortgeschrittenungsniveau erreicht und entsprechen den Zertifizierungsstandards der EU -Testeinrichtung vollständig.
Enterprise Slogan
Der Slogan eines Geschäfts ist das bekannteste Merkmal eines Unternehmens und seiner Produkte.
Das Unternehmen ist im Wuhan -Institut für Physik und Mathematik der chinesischen Akademie der Wissenschaften verwurzelt. Es wurde 1988 gegründet und ist seitdem mehr als 30 Jahre. Dies ist die Grundlage des Unternehmens.
Mehr als Innovation: Das Unternehmen fördert weiterhin Produkt- und Lösungsinnovationen und bietet dem Markt weiterhin mit hochmodernen, zuverlässigen Produkten und Lösungen. Es ist das Markenzeichen des Unternehmens.
"Zhongke Innovation" ist die Abkürzung des Unternehmens. Es ist die Werbung der Marke des Unternehmens, was auch bedeutet, dass das Zhongke Innovation Company nicht in der Wiege seiner früheren Ehre bleiben wird, sondern aufgrund von Innovationen voranschreiten und wachsen wird.
FAQ
F: Wie hoch ist der Preis Ihrer Produkte?
A: Der Preis hängt von der Bestellmenge, den Produktspezifikationen und anderen ab. Um Ihnen ein genaues Angebot zur Verfügung zu stellen, geben Sie bitte Ihre detaillierten Anforderungen an, und wir werden uns mit einem angemessenen Preis bei Ihnen melden.
F: Bieten Sie After-Sales-Service an?
A: Ja, wir bieten einen umfassenden After-Sales-Service. Wenn es nach der Lieferung qualitativ hochwertige Probleme oder Probleme mit den Produkten gibt, können Sie uns bitte an uns wenden. Wir werden die Rückgabe-, Ersatz- oder Reparaturdienste basierend auf der Situation anbieten.
F: Sind Ihre Produkte zertifiziert?
A: Einige unserer Produkte wurden nach internationalen Standards wie [CE, ISO, FDA usw.] zertifiziert. Wenn Sie bestimmte Zertifizierungen oder Testberichte benötigen, können Sie sich gerne an uns wenden. Wir können die relevanten Dokumente bereitstellen.
F: Wie gehen Sie mit Versand und Logistik um?
A: Wir bieten verschiedene Versandmethoden an, einschließlich Meeresfracht, Luftfracht und ausdrückliche Lieferung. Wir wählen die am besten geeignete Versandmethode basierend auf der Bestellmenge, dem Ziel und Ihren Anforderungen. Für große Sendungen ist die Seelfracht die wirtschaftlichste Wahl, während die Luftfracht oder die ausdrückliche Schifffahrt für dringende Bestellungen besser angemessen sind. Die Versandgebühren werden basierend auf dem Gewicht, dem Volumen und dem Ziel der Waren berechnet.
F: Wie garantieren Sie die Qualität Ihrer Produkte?
A: Wir folgen streng internationale Qualitätsmanagementstandards während der Produktion, und alle Produkte werden vor dem Versand eine gründliche Qualitätsprüfung und -prüfung unterzogen. Wir können relevante Qualitätszertifikate oder Testberichte anhand Ihrer Anforderungen bereitstellen. Wenn Sie nach Erhalt der Waren qualitativ hochwertige Probleme finden, behandeln wir Returns oder Börsen gemäß unserer Vereinbarung.
F: Kann ich Ihre Produkte auf Ihrer Website finden?
A: Ja, unsere Website zeigt unsere Hauptproduktkategorien und -spezifikationen an. Sie können die Produktinformationen durchsuchen oder sich direkt an unser Verkaufsteam wenden, um detailliertere Produktbeschreibungen zu erhalten.
F: Kann ich Ihre Fabrik besuchen?
A: Natürlich. Wir begrüßen Kunden, um unsere Fabrik zu besuchen. Wir können eine Tour durch unser Produktionsprozess und unser Qualitätskontrollsystem arrangieren. Bitte teilen Sie uns im Voraus mit, damit wir die erforderlichen Vorkehrungen treffen können.
F: Wie gewährleisten Sie wettbewerbsfähige Preisgestaltung?
A: Wir bieten wettbewerbsfähige Preise an, indem wir den Kauf des Massenkaufs, die Optimierung von Produktionsprozessen und die Aufrechterhaltung langfristiger Partnerschaften mit Lieferanten anbieten. Darüber hinaus gewährleisten wir eine konsistente Produktqualität und bieten qualitativ hochwertige Produkte innerhalb einer angemessenen Preisklasse.
Wir sind bekannt als einer der führenden Manual-Scanner-Hersteller und Lieferanten in China. Kaufen Sie bitte hochwertige manuelle Scanner, der hier aus unserer Fabrik in China hergestellt wurde. Für den individuellen Service kontaktieren Sie uns jetzt.
