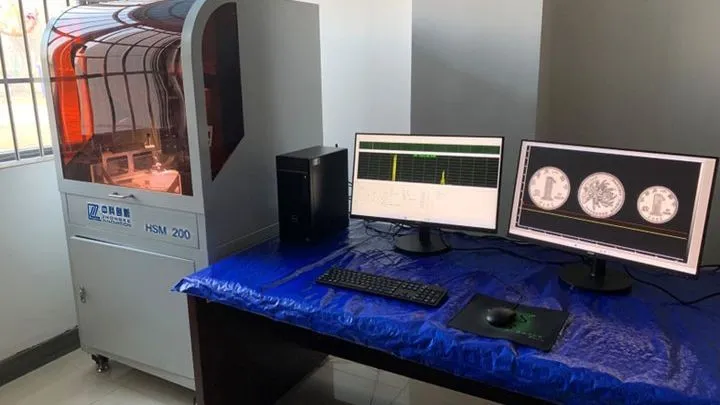

Anwendungsbereiche
Es kann zur Erkennung interner Defekte im Halbleiter, zur Erkennung von Chip-Paket, zum Verbundwerkstoff, bei neuen Materialien, zum Diamant-Verbundblatt, in der Luft- und Raumfahrtmaterialien, zu elektrischen Geräten mit niedriger Spannung, neuer Energie-Lithiumbatterie, Kohlefasermaterialien und anderen Feldern angewendet werden.
Testprozess
Längs-/Querwellenerkennung
A-Scan, B-Scan, C-Scan, Getriebe, mehrschichtiger Scan, Tablett-Pallet-Scan usw.
Teststandards
Einhalten Sie den relevanten Automatisierungsfeldanwendungsstandards, nationalen Standards, internationalen Standards ein
Mechanische Strukturform
Kann gemäß den Anforderungen des Kunden angepasst werden
Systemsoftwarevorteile
◆ Vollständige Informationsaufzeichnungswellenform, 1: 1 genaue Reproduktion der Form des geprüften Werkstücks und der Größe der Defekte
◆ Mit der Zoom-In/Zoom-Out-Funktion kann es deutlich den Status der Defektkanten zeigen.
◆ Wasserschicht -Glättungsfunktion und eliminieren Sie den Fehler, der durch das Hin- und Hergegehen erzeugt wird.
◆ B und D -Scan können den Querschnitt einer beliebigen XY -Achse leicht anzeigen
◆ Mit benutzerdefinierter Farbpegelfunktion
TeChnische Spezifikation
SCANNING STEP MINDEM 7UM
Bandbreite 1MHz ~ 100 MHz
Verstärkungsanpassungsbereich 0 db ~ 110 dB
Stiefwert {{0}}. 2, 0. 5, 1. 0, 2. 0, 6. {0 db, 12.0db mit hoher und niedriger Passfilterfunktionsfunktionsfunktionsfunktionsfunktionsfunktionsfunktionsfunktionsfunktionsfunktion.
Widerstand 50 Ω, 500 Ω
Quadratwelle übertragene Impulse (Spannung 50 V bis 250 V, Impulsbreite 10 ns bis 250 ns)
Erkennungsmodus RF, Vollwelle, positive Halbwelle, negative Halbwelle
Stichprobenrate 100 MHz ~ 5 GHz (Multi-Gang-einstellbar)
Stichprobentiefe 512-4096
Pulse -Wiederholungsfrequenz 20 Hz bis 27.500 Hz, automatisch einstellbar
Technische Vorteile
1, breite Bandbreite, kann an eine Vielzahl von ultraschallischen Anwendungsszenarien mit mittlerer und hochfrequenter Anwendung angepasst werden.
2, die höchste 5 -GHz -Stichprobenfrequenz, Abtastfrequenz einstellbar, real wiederherstellen Sie die ursprüngliche Wellenform;
3, das System hat ein (Punktscanning), B (Longitudinal Scanning), C (Querscanning), Transmissionscanning (müssen die Übertragungsabtasteinheit und die Empfangs-Sondenoptionen konfigurieren), mehrschichtige Scan-, Tray-Pallet-Scanfunktionen konfiguriert.
4, mit Wellenamplitude, Transitzeit, Phasen- und FFT -Modus -Bildgebungsfunktion. Kann die Messung und Reichweite der Werkstückdicke realisieren, die Funktionsmarkierungsfunktion der Defektgrößen, kann die Defektgröße und -fläche zählen und das Verhältnis von Defektflächen automatisch berechnen.
5, Wellenform-Triggermodus: Wellenpeak, Vorderkante, über Nullpunkt;
6, mit Bildmalereifunktion, gemäß der automatischen Färbung der Phase Flip; nach Graustufe der manuellen Färbung; Nach der Dicke änderte sich die automatische Färbung.
