Produktbeschreibung

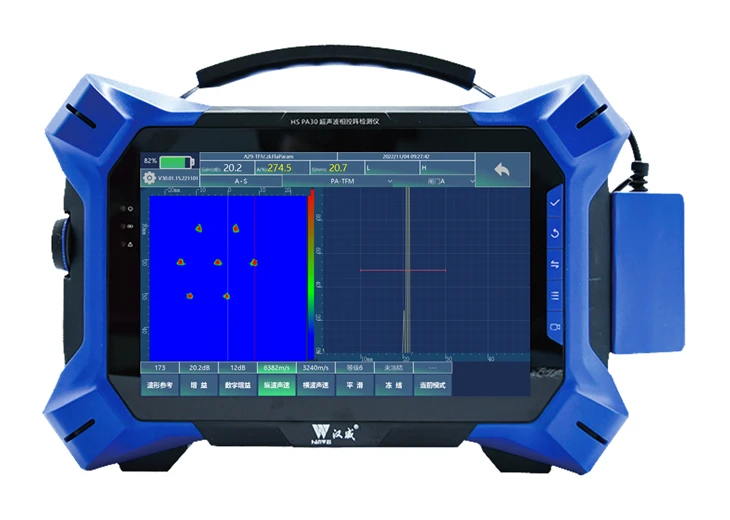

Der HS PA 30- E stellt einen erweiterten Phased-Array-Detektor dar, der für komplexe Phasen-Array-Erkennungsanforderungen entwickelt wurde und Erkennungsdaten in Echtzeit analysieren kann.
Darüber hinaus kann es so konfiguriert werden, dass es 2 Sätze von TOFD-Inspektionskanälen aufgenommen hat, wodurch die integrierte Bildgebung über ein Dual-Phase-Array TOFD (PAUT) ermöglicht wird. Darüber hinaus kann dieses System Scans und Inspektionen von Schweißnähten durchführen, die eine Dicke von bis zu 100 mm in einem einzigen Betrieb umfassen.
Merkmale
Dieses HSPA 30- E -Instrument enthält die folgenden Funktionen:
● Das Fokusgesetz ist an verschiedene PA -Scan -Methoden anpassbar und ermöglicht gleichzeitige Scan- und Bildgebungsvorgänge.
● bietet eine Dual -TOFD -Kanalfunktion, die die integrierte Bildgebung mithilfe von Doppel -Phased -Array Tofd (PAUT) erleichtert.
● Integriert Dual Linear Array (DLA) und doppelseitige Array (DMA) -Funktionen zum Erkennen von Austenitic Edelstahl.
● Unterstützt die Ausgabe von Multi-Channel-Videoanzeigen Signalen für verschiedene Bildschirmanzeigen sowie Feedback-Steuerung.
● Die Grenzfläche Dual-Achse-Encoder bietet eine zweidimensionale Korrosion C-Scan- und Radsondenerkennung.
● Erleichtert die Hochgeschwindigkeitsnetzwerkübertragung und ermöglicht das Hochladen und Download von Echtzeitdaten.
Bewerbungsbereich
Der HSPA 30- E Phased Array Fehlerdetektor kann in den folgenden Aspekten verwendet werden:
Führen Sie schrittweise Array -Inspektionen auf einer Vielzahl von Werkstücken wie Platten, Rohren und Schweißnähten durch.
Ausgestattet mit einer Dual-Line-Array-Konfiguration, die aus 2*32-Elementen besteht, die eine kompetente Erkennung von austenitischem Edelstahl mit einem doppelseitigen Array-Ansatz ermöglicht.
Besonders gut geeignet für Phased-Array-Inspektionen, die komplexe Strukturen oder Materialien umfassen. Dies beinhaltet, ist aber nicht auf Anwendungen wie Elektrokanäle von PE -Rohren, Verbundwerkstoffen, TKY -Buttschweißungen, Flanschen, Klingen und zahlreiche andere Szenarien beschränkt.
Technischer Parameter
|
Phased Array -Parameter |
|||
|
Parameterklassifizierung |
Parameterbemerkungen |
Phased Array -Kanal |
Konventioneller Kanal |
|
PA/UT -Konfiguration |
Empfangen/Senden |
32/128 |
4- Kanal TOFD (2 Paare von Pitch-Catch) |
|
Pulser |
Pulsspannung |
50v -100 v kontinuierlich einstellbar |
100v -350 v kontinuierlich einstellbar |
|
Impulsanregungsmethode |
Negative Quadratwelle |
Negative Quadratwelle |
|
|
Pulsbreite |
30ns ~ 500 ns/2,5 ns |
30ns ~ 500 ns/2,5 ns |
|
|
Pulsaufstiegszeit |
<8ns |
<15ns |
|
|
Wiederholungsfrequenz |
200Hz -20 khz |
100Hz -1 khz |
|
|
Genauigkeit verzögern |
0-20 μs/2,5ns |
0-655 μs/10ns |
|
|
Impedanz übertragen |
200Ω |
500/25Ω |
|
|
Empfänger |
Gewinnbereich |
0 ~ 80db |
0 ~ 110db |
|
Systembandbreite |
0. 5-20 MHz |
0. 5-15 MHz |
|
|
Verzögerung erhalten |
0-50 μs/10ns |
50 μs/5ns | |
|
Datenerfassung |
Stichprobenrate |
100 MHz/10Bit |
200 MHz/10bit |
|
Maximale A-Scan-Länge |
8192 |
2048 |
|
|
Fokusmodus |
Normal/dynamischer/Vollerbereich |
Normal |
|
|
Fokusart |
Tiefe/Schallpfad/Horizontal |
Schallpfad |
|
|
Scannen und Anzeigen |
Erkennungswelle |
Positive Erkennung, negative Erkennung, vollständige Erkennung, Funkfrequenz |
Positive Erkennung, negative Erkennung, vollständige Erkennung, Funkfrequenz |
|
Scantyp |
S Scan/L -Scan/Composite -Scan |
Ein Scan |
|
|
Anzeigemodus |
A/B/C/L/S/3D |
A/B/C |
|
|
Programmierbares TCG |
Anzahl der Punkte |
32 |
32 |
|
Maximale Gewinn |
4 0 db, Verstärkschritt beträgt 0,1 dB |
40db | |
|
Maximale Gewinnneigung |
40 dB/μs |
40 dB/μs |
|
|
Datenspeicherung |
SSD |
256G |
|
|
Monitor |
Bildschirmgröße |
10.1" |
|
|
Auflösung |
1280x800 |
||
|
Touchscreen -Typ |
Kapazitiver Touchscreen |
||
|
E/A -Schnittstelle |
USB |
USB3. 0/ USB2. 0 |
|
|
Ethernet |
1000 MB/s |
||
|
Videoausgangsmodus |
HDMI |
||
|
Encoder |
ODU -7 Pin Dual Encoder |
||
|
Sprache |
Chinesisch / Englisch |
||
|
Stromversorgung |
DC -Versorgungsspannung |
DC15V |
|
|
Batterie |
11.1v -17 ah |
||
|
Kontinuierliche Arbeitszeit |
Nicht weniger als 4 Stunden |
||
|
Gesamtgewicht |
Die gesamte Maschine ohne Batterie beträgt 3,6 kg, Batterie 900 g |
||
|
Gesamtgröße |
340 mmx230mmx100mm |
||
